Di halaman ini yang akan dibahas adalah mengenai laporan
dalam pemeriksaan kelistikan otomotif di system baterai atau accu yang di
gunakan sebagai sumber energy listrik pada mobil. Pada pemeriksaan baterai hal
yang perlu diperhatikan adalah sebagai yang telah di tulis di contoh laporan
kerjuruan di bawah ini. Namun baterai bila sudah rusak dianjurkan untuk
menggantinya saja tidak di sarankan untuk menodifikasi atau mengotak atik dari
baterai tersebut. Berikut ini adalah contohnya, silahkan disimak dengan teliti.
Nama Instansi/ Sekolah
|
PEMERIKSAAN BATERAI
|
Nama Siswa
|
Kelompok system yang di kerjakan ( PSKO )
|
Kelas
|
|
Semester 1
|
Nomor absen
|
- TUJUAN
Setelah praktek siswa diharapkan
dapat :
1. Memeriksa
kondisi baterai.
2. Mengetahui
kerusakan pada baterai.
3. Mengetahui
komponen baterai.
4. Memperbaiki
dan atau mengganti komponen baterai.
- KESELAMATAN KERJA
1. Memakai
pakaian kerja ( wearpack )
2. Lindungi
kulit atau bagian tubuh jangan sampai terkena air aki
3. Jangan
memeriksa tegangan baterai tanpa beban
4. Gunakan
alat sesuai dengan fungsinya
- ALAT DAN BAHAN
1. Baterai
( Accu )
2. Hydrometer
3. Testlamp
4. Multimeter
5. Tang
jepit
- LANGKAH KERJA
A. Langkah
1
-
Periksa baterai secara manual dengan visual
-
Hasil pemeriksaan:
1. Cover
batrai masih bagus/ dalam kondisi normal/ tidak ada kerusakan, retakan dan
masih layak pakai.
2. Elektrolit
baterai di bawah garis lower, tindakan harus diisi air aki.
3. Terminal
baterai sudah terkikis/ aus.
-
Pemeriksaan baterai dengan alat
-
Mengukur tegangan DC dengan multimeter
·
Hasil pengukuran = 30 v
-
Mengukur arus
·
Hasil pengukuran = -
-
Memeriksa berat jenis elektrolit dengan
hydrometer
·
Hasil pengukuran = air berada di area merah, jadi
air aki harus segera dilakukan tindakan penggantian air aki.
- GAMBAR
 |

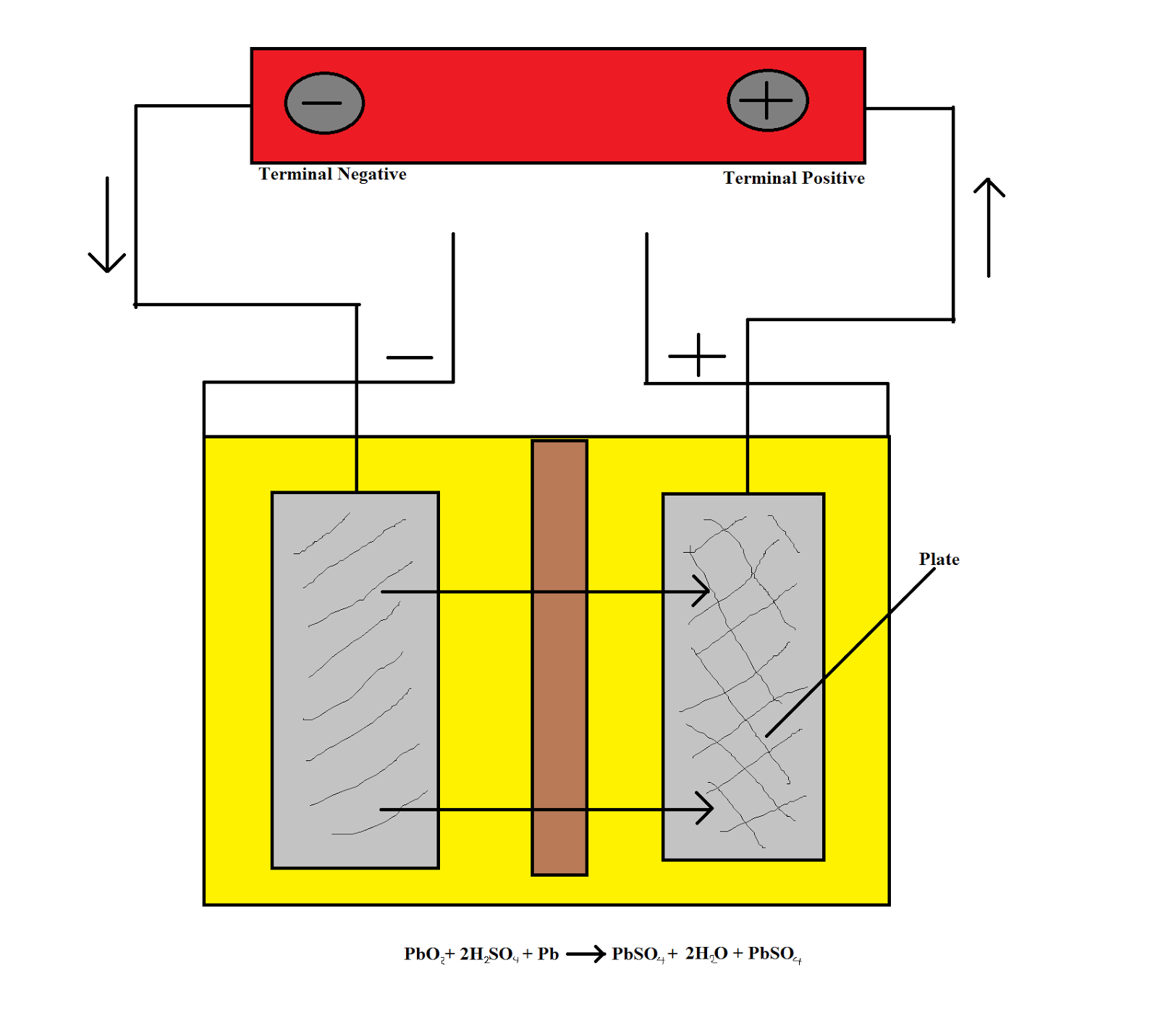

| Reaksi saat baterai mengeluarkan arus |
Nb: sertakan gambar pendukung system yang diperiksa atau gambar hasil dari pemeriksaan system yang dilakukan pemeriksaan.
- DATA HASIL PEMERIKSAAN
1. Air
aki dibawah lower, dan harus segera diisi atau ditambah volumenya.
2. Alat
hydrometer rusak sehingga pelaksanaan proses pengukuran bermasalah.
3. Kover
baterai masih layak fungsi.
4. Di
dalam elemen baterai terdapat sedikit karat.
- KESIMPULAN
Baterai adalah elektro kimia yang dibuat untuk
mensuplay listrik ke system starter mesin, pengapian, lampu-lampu penerangan
dan indicator serta asesoris lainnya.
Pada pemeriksaan yang dilakukan beberapa kondisi
komponen baterai harus segera dilakukan tindakan dan diperbaiki supaya baterai
dapat berfungi dengan baik.
- KERITIK :
=
SARAN :
=
Instruktur
|
Nilai
|
Penyusun
|
ttd
(nama terang)
|
